Tsebo ea tsamaiso ea khetho ea li-valve tsa solenoid ka har'a sistimi ea moea e bohlokoa bakeng sa ho ithuta-meetso e sa tloaelehang!
Thevalve ea solenoidtsamaisong ea moea ke karolo ea mantlha ea ho laola tataiso, khatello le sekhahla sa phallo ea phallo ea khase. Khetho ea eona e ama ka ho toba tshebetso le ho tšepahala ha tsamaiso. Bakeng sa meralo-e sa tloaelehang, khetho ea li-valve tsa solenoid e hloka ho nahanisisoa ka botlalo ka litekanyo tse ngata joalo ka maemo a ts'ebetso, maemo a ts'ebetso, le ts'ebelisano. Se latelang ke kakaretso e hlophisitsoeng ea tsebo ea khetho:
I. Core Parameters le Khetho ea Motheo oa Solenoid Valves
1. Litšobotsi tse mahareng
Na moea o hatelitsoeng o na le oli, mongobo, kapa ntho e itseng? Lisebelisoa tsa 'mele oa li-valve (tse kang aluminium alloy, tšepe e sa hloekang, polasetiki ea boenjiniere) le thepa ea ho tiisa (NBR, FKM, PTFE) li hloka ho ts'oaroa.
Haeba sehare e le khase e senyang, ho lokela ho khethoa setopo sa valve ea tšepe e sa hloekang e nang le tiiso ea fluororubber.

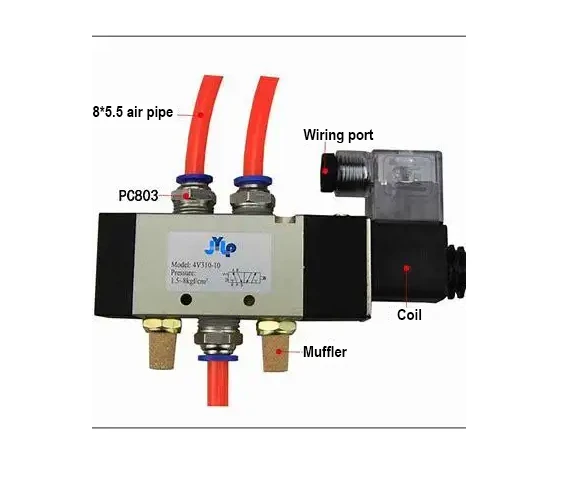

2. Ho sebetsa khatello ea mefuta e mengata
Khatello e fokolang ea ho qala: Li-valve tse tobileng-hangata li hloka Ho feta kapa ho lekana le 0.15MPa, ha li-valve-tse sebetsang li ka ba tlase ho 0.01MPa.
Moeli o ka holimo oa ho hanyetsa khatello: 'Mele o tloaelehileng oa li-valve o ka mamella khatello ea 1.0MPa. Bakeng sa{2}maemo a khatello e phahameng, ho lokela ho khethoa 1.6MPa kapa ho feta.

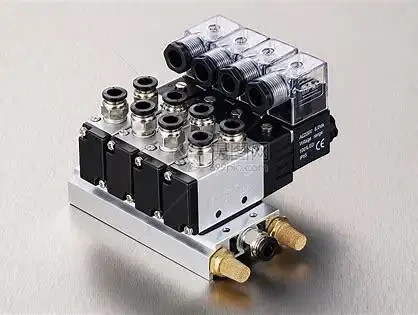

1111
3. Tlhokahalo ea phallo (boleng ba Cv / boleng ba Kv)
Bala lebelo la phallo e hlokahalang ho latela lebelo la cylinder ebe u khetha valve e nang le boleng bo tšoanang ba Cv.
P: Sekhahla sa phallo L/min, D: bophara ba cylinder cm, L: Stroke cm, P: Pressure MPa, t: nako s
Bophara ba boema-kepe ba li-valve bo lokela ho ba kholo ho feta kapa bo lekanang le boholo ba sehokelo sa cylinder ho qoba phello e sisinyehang.
4. Tšebeliso ea Motlakase le Matla
DC (DC24V) e loketse -maemo a tlase a tšebeliso ea matla le maemo a ho phatloha{2}} AC220V e theko e tlase empa e tloaetse ho chesa haholo.
-likhoele tsa motlakase tse tlase ( tse ka tlase ho kapa tse lekanang le 1.5W) li ka fokotsa mocheso le ho lelefatsa bophelo.
5. Mokhoa oa ho sisinyeha
Taolo e le 'ngoe ea elektroniki (spring return): E seta bocha ha motlakase o felile, e loketse bakeng sa polokeho-maemo a pele.
Taolo ea elektroniki e habeli (magnetic latching): E hloka taolo ea matšoao a mabeli 'me e loketse linako tseo ho tsona ho hlokahalang ho boloka maemo.
2222
Ii. Khetho ea Mefuta ea Sebopeho
Molao-motheo o otlolohileng-o tsamaisa mantlha ka kotloloho ka matla a makenete a motlakase. Melemo: Zero-ho qala motlakase-karabelo e holimo le e potlakileng (Ka tlase ho kapa e lekana le 20ms); Mefokolo: Bophara bo bonyenyane (ka kakaretso Bo ka tlase ho kapa bo lekana le Φ6mm); Maemo a sebetsang: sephethephethe se senyane le -ketso tse etsahalang khafetsa.
Molao-motheo o sebetsang-o sebelisa khatello ea moea ho thusa ho khanna mokokotlo oa valve. Melemo: Sekhahla se seholo sa phallo le tšebeliso e tlase ea matla; Bobebe ke hore khatello e tlase ea sefofane (E kholo ho feta kapa e lekanang le 0.15MPa) ea hlokahala. Maemo a sebetsang: Li-cylinders tse kholo le li-valve tse kholo tsa taolo.
Iii. Moralo oa ho Fetolana le Tikoloho
1. Boemo ba mocheso
Balofo e tloaelehileng: 5℃ho 50℃High-li-valve tsa mocheso (joaloka SMCSY7000 series) li ka fihla 80 degrees . Belofo e tlase-e hloka ho koaloa ho khethehileng.
2. Mophato wa tshireletso
IP65 (e hanyetsanang le lerole le metsi) bakeng sa ho sebelisoa libakeng tse mongobo; Sethiba -e thibelang ho phatloha (ExdIICT6) se sebelisoa libakeng tse ka chang le tse ka qhomang.
3. Ho thothomela le ho thothomela
Bakeng sa maemo a phahameng-a ho thothomela khafetsa, khetha li-valve tse notletsoeng ka mochini (joalo ka FestoMS6LS) ho thibela ts'ebetso e mpe.
3333
Iv. Lintlha Tse Khethehileng Bakeng sa-Moetso o sa Tloaelehang
1. Compact instola tse
Lihlopha tse ngata-tse kang FestoCPV10) li boloka sebaka le ho tšehetsa li-base plates tse tloaelehileng tsa ISO5599/1.
2. Sebopeho sa pontšo
Bakeng sa maemo a phahameng-a karabelo ea lebelo le holimo, khetha li-valve tse bohlale tse nang le mahokelo a libese (PROFINET/EtherCAT) ho fokotsa likhoele.
3. Moralo{1}} oa ho boloka matla
Li-valve tsa "pulse solenoid" (phepelo ea motlakase ea nakoana) li ka fokotsa tšebeliso ea matla ka 90% 'me li loketse lisebelisoa tsa betri{1}}.
V. Mohlala oa Ts'ebetso ea Khetho
1.Tlhahlobo ea Litlhoko: Bophara ba Cylinder Φ50mm, stroke 200mm, nako ea ketso 0.5s, khatello ea ho sebetsa 0.6MPa.
2. Palo ea phallo
Q 5 ^ 2=0.47 * * 20 * (0.6 + 1.02) / 0.5 thepa ea 340 l/min
3. Khetha lintlha tsa li-valve: Khetha li-valve tsa sefofane-tse sebetsang tsa 5-way tse nang le boleng ba Cv ba Ho feta kapa bo lekanang le 1.2 (ho tsamaisana le bophara ba Φ12mm), joalo ka letoto la SMCVQZ.
Vi. Ho se utloisisane ho Tloaelehileng le Litharollo
Potso ea 1: 'Mele oa valve o lutla moea
Mehato ea ho loantša: Lekola moaparo oa reng e koalang 'me u etelle pele ho khetha li-valve cores tse nang le kalafo e thata ea anodizing (joalo ka Burkert6014).
Potso ea 2: Valofo ea solenoid e chesa haholo
Mehato ea ho loantša: Fetohela ho{0}likhoele tsa motlakase tse tlase kapa u kenye lisinki tsa mocheso ho qoba matla a sa khaotseng{1}ka nako a fetang 90%.
Ka holimo ke Tsebo ea tsamaiso ea khetho ea li-valve tsa solenoid ka har'a tsamaiso ea moea ke tsebo ea bohlokoa bakeng sa ho ithuta{0}}meetso e sa tloaelehang! dikahare. Ho ithuta haholoanyane tlhahisoleseling e amanang le eona, etelahttps://www.joosungauto.com/.
